平面磨床(數控磨床)伺服系統的基本組成

日期:2019/11/07類型:行業動態

數控磨床廠家制造的磨床,工具磨床,精密磨床等平面磨床(數控磨床)開環伺服系統的基本組成如圖1所示。

平面磨床操作流程

圖1磨床廠家制造的磨床,工具磨床,精密磨床等平面磨床(數控磨床)開環伺服系統的基本組成

磨床廠家制造的磨床,工具磨床,精密磨床等平面磨床(數控磨床)開環伺服系統由驅動控制單元、執行元件、磨床廠家制造的磨床,工具磨床,精密磨床等平面磨床(數控磨床)工作臺組成,它沒有檢測反饋單元。驅動控制單元的作用是將位移或速度進給指令進行變換和放大,使其滿足執行元件的要求;執行元件(如步進電動機)的作用是驅動磨床廠家制造的磨床,工具磨床,精密磨床等平面磨床(數控磨床)移動部件(工作臺)運動。數控磨床廠家制造的磨床,工具磨床,精密磨床等平面磨床(數控磨床)床閉環伺服系統的組成如圖2所示。

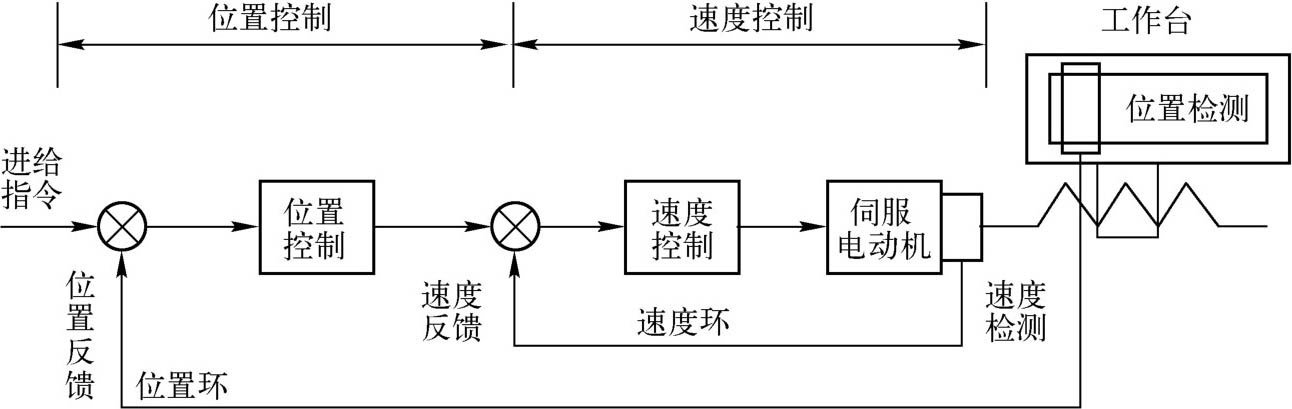

平面磨床工作圖



2 磨床廠家制造的磨床,工具磨床,精密磨床等平面磨床(數控磨床)閉環伺服系統的組成

在圖2中,位置控制和速度控制的作用相當于開環伺服系統的驅動控制單元,伺服電動機就是執行元件。閉環伺服系統比開環伺服系統多了檢測反饋單元和比較控制環節。

磨床廠家制造的磨床,工具磨床,精密磨床等平面磨床(數控磨床)的閉環伺服系統又分為半閉環伺服系統和全閉環伺服系統,兩者之間的區別是檢測的對象不同。半閉環伺服系統檢測的對象是電動機的轉速,是間接測量工作臺的位移,檢測元件一般安裝在伺服電動機的軸端或絲杠端。全閉環伺服系統則直接測量工作臺的位移,檢測元件一般安裝在工作臺上。
