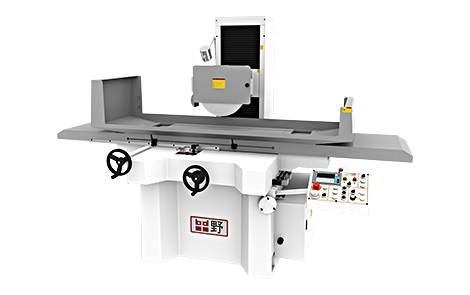

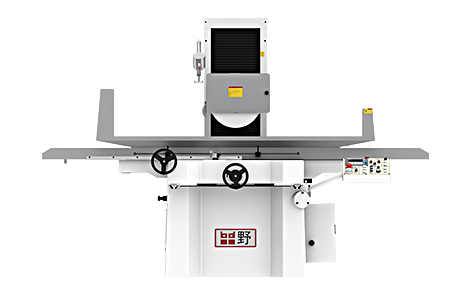

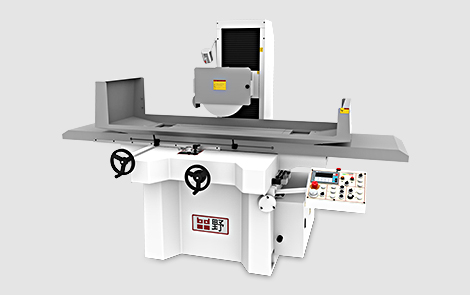

杭州平野機械有限公司 PSG-5010AHD-平面磨床加工機床參數表 | |||||
| |||||
| 序號 | 規(guī)格 | 項目 | 單位 | PSG-5010AHD | |
| 1 | 能力 | 工作臺工作面積 | mm | 1000×500 | |
| 工作臺左右最大移動量 | mm | 1160 | |||
| 工作臺前后最大移動量 | mm | 540 | |||
| 工作臺面至主軸中心最大距離 | mm | 585 | |||
| 工作臺最大承載重量 | kgs | 900 | |||
| 2 | 工作臺 | 工作臺T型槽 | mm×N | 16×3 | |
| 工作臺速度 | m/min | 5-25 | |||
| 工作臺導軌 | 一V一平 | ||||
| 前后手輪進給 | 1格 | mm | 0.02 | ||
| 1圈 | mm | 4 | |||
| 前后自動進給 | mm | 0.1～8 | |||
| 前后快速移動 | 50HZ | mm | 700 | ||
| 60HZ | mm | 800 | |||
| 3 | 砂輪 | 砂輪尺寸 | mm | ф355×20～50×127 | |
| 主軸轉速 | 50HZ | R.P.M | 1500 | ||
| 60HZ | R.P.M | 1800 | |||
| 4 | 上下結構 | 上下手輪進給 | 1格 | mm | 0.001～0.02 |
| 1圈 | mm | 0.1～2 | |||
| 自動進給量 | mm | 最小0.001 | |||
| 上下快速移動量 | mm/min | / | |||
| 5 | 馬達 | 主軸馬達 | HXP | 7.5×4 | |
| 上下驅動馬達 | W | 750 | |||
| 油壓馬達 | HXP | 3×6 | |||
| 前后馬達 | W | 80W | |||
| 沖水馬達 | HXP | 1/8×2 | |||
| 6 | 尺寸 | 機器高度 | mm | 1993 | |
| 占地面積 | mm | 4140×2330 | |||
| 凈重 | kgs | 4230 | |||
| 毛重 | kgs | 5230 | |||
