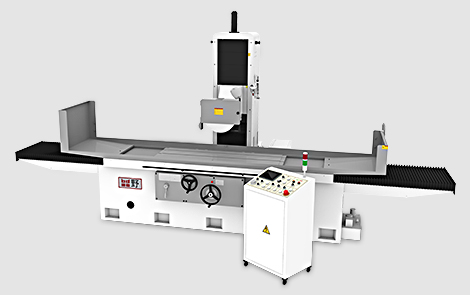

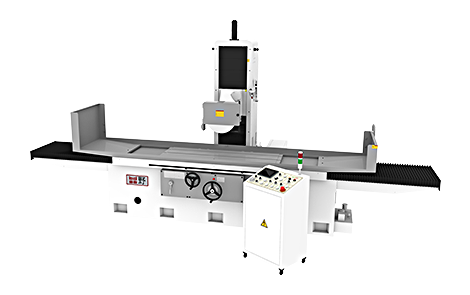

杭州平野機械有限公司 PSG-7020WMS磨床生產廠大機床參數表 | |||||||
| |||||||
| 序號 | 規(guī)格 | 項目 | 單位 | PSG-7020WMS | |||
| 1 | 能力 | 工作臺工作面積 | mm | 2000x700 | |||
| 工作臺左右最大移動量 | mm | 2230 | |||||
| 工作臺前后最大移動量 | mm | 750 | |||||
| 工作臺面至主軸中心最大距離 | mm | 600/標準 900/加高 | |||||
| 工作臺最大承載重量 | kgs | 1500 | |||||
| 2 | 工作臺 | 工作臺T型槽 | mm×N | 16×3 | |||
| 工作臺速度 | m/min | 7-25 | |||||
| 工作臺導軌 | 一V一平 | ||||||
| 前后手輪進給 | 1格 | mm | 0.02 | ||||
| 1圈 | mm | 5 | |||||
| 前后自動進給 | mm | 0.5～12 | |||||
| 前后快速移動 | 50HZ | mm | 1250 | ||||
| 60HZ | mm | 1500 | |||||
| 3 | 砂輪 | 砂輪尺寸 | mm | Φ355×20～50×Φ127 | |||
| 主軸轉速 | 50HZ | R.P.M | 1450 | ||||
| 60HZ | R.P.M | 1740 | |||||
| 4 | 上下結構 | 上下手輪進給 | 1格 | mm | 0.001-0.02 | ||
| 1圈 | mm | 0.1-2 | |||||
| 自動進給量 | mm | 最小0.001 | |||||
| 上下快速移動量 | mm/min | / | |||||
| 5 | 馬達 | 主軸馬達 | HXP | 10×4 | |||
| 上下驅動馬達 | HXP | 1KW | |||||
| 油壓馬達 | HXP | 7.5×6 | |||||
| 前后馬達 | HXP | 1/4×6 | |||||
| 沖水馬達 | W | 180 | |||||
| 6 | 尺寸 | 機器高度 | mm | 2580/標準 3180/加高 | |||
| 占地面積 | mm | 6240×2850 | |||||
| 凈重 | kgs | 9500 | |||||
| 毛重 | kgs | 10500 | |||||
